UIT虚拟化存储UDMS简介

2010年07月08日 网络存储 评论 2 条 阅读 4,333 次

在存储技术高速发展的今天,当某些企业还在对不同存储架构的优劣争论不休时,赫然回首,我们发现企业面临的存储问题已经不再是技术本身,而是在异构环境下,面对庞大的存储资源时,如何对资源进行有效的利用和管理。对此,UIT已洞烛先机,利用虚拟化存储技术,打破实体存储设备间的疆界,帮助企业构建高弹性的存储基础架构。

UIT虚拟化存储UDMS的核心思想是集中管理可用资源,并以随需供给的方式提供服务。虚拟资源的优势在于大幅度降低管理成本的同时,也很好地提升了资源的使用效率。虚拟资源的优势显而易见,提高现有资源的利用程度,通过存储资源池和分层存储提高磁盘利用率。而自动精简配置技术的使用,大大减少了企业的初始投资。通过虚拟化技术,企业存储资源使用率可从 40% 大幅提升到 90%。

UDMS是一个强大的虚拟化存储平台,能够为用户搭建具有横向扩展能力的虚拟化存储系统;提供快速的数据保护和恢复功能,提高客户业务的持续运行能力;提供全面的虚拟化存储平台管理解决方案,通过实时监控系统运行状况、自如灵活配置存储资源、迅速发现并定位系统隐患。UDMS提供的虚拟化存储系统平台完全支持大规模的数据集中访问,不但能够满足企业当前业务的需要,而且能够满足未来增长的需求。

异构存储资源整合能力

UDMS虚拟化技术最大的优势之一是帮助客户轻松整合各种存储设备,构建支持不同服务级别的网络存储系统。通过UDMS建立的分层存储环境能够更好地协调存储成本和数据价值。UDMS解决方案将来自多个磁盘存储系统的容量合并到不同服务级别的存储池中,因而可以从中心点进行集中管理,应对日益复杂的存储环境。

UDSM虚拟化存储是以开放性为基础的存储虚拟化产品,除了可以实现虚拟化为存储管理所带来巨大效益外,更可确保所有硬件设备及其他虚拟化软件间的相容性与互通性,进而保障企业的IT投资。

UDSM虚拟化存储平台的构建基础是已被广泛商业应用所验证的体系结构,可以接管不同品牌、不同架构 (Fiber Channel 、iSCSI、SCSI、FCoE、SAS、SATA ) 的存储设备,并创建功能强大的虚拟卷(提供统一的快照、同步镜像、异步容灾、精简配置、CDP等功能),替代传统的物理存储管理。

UDMS高度兼容国内外主流存储设备。除了品牌兼容外,UDMS系统还能进行异构兼容。无论是 DAS、iSCSI 或者是 FC 结构的存储设备,都能添加到 UDMS的存储池中进行统一管理和空间分配,并且可以跨异构存储平台使用UDMS的一系列高级应用服务(高可用 / 复制 / 快照 / CDP) 。

UDMS还能够提供全面的系统性能优化方案,UDMS通过MPIO等软件,实现从服务器I/O通道、SAN连接、存储处理器直到后端硬盘的整个IO路径端到端的负载均衡。UDMS的方案大大简化了用户使用虚拟化存储系统时对系统的优化配置工作,使其在复杂的实际应用环境下,性能表现依旧出色。

企业级虚拟化功能架构

虚拟存储池 虚拟存储池可以容纳各种品牌、各种技术类型的存储产品,把不同的存储资源汇集成为一个虚拟卷,提交应用使用。 所有的逻辑资源与物理资源管理分离,分享物理资源池,屏蔽物理资源管理的复杂性。逻辑资源的容量与物理资源容量可以不同。可将不同类型(FC/SAS/SATA)的存储空间划分成不同的资源池,进行分级管理,为不同业务需要设定服务等级(QoS);可自定义卷的访问权限;支持联机状态下进行容量扩展。
自动精简配置 自动精简配置(Thin Provisioning)技术可按照实际数据存储要求分配存储空间。最初提供虚拟卷给前端主机,但不占用物理空间,当有数据写入同时,后端存储设备仅提供必要的物理空间,未使用物理空间为共享状态。系统还可以回收已经不用的空间,返还给虚拟共享存储池。而虚拟卷的扩容,也不需要扩大物理磁盘容量。使用 Thin Provisioning 技术,意味着节省大量不必要的硬盘购置成本,所耗费的电力与散热的需要亦可大幅降低。

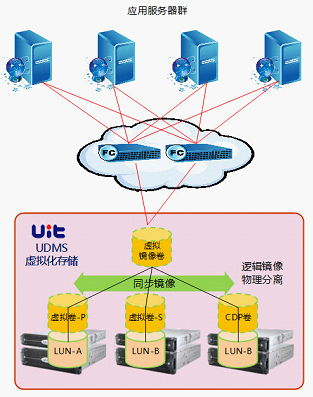

同步镜像和高可用性 利用HA-Mirror技术,实现1对或多对虚拟卷之间的同步镜像,消除SAN环境中存储系统的单点故障隐患,与主机端MPIO多路径驱动相配合,实现完整的双机双柜解决方案,在异构存储上实现快速访问切换。高可用通过FC或iSCSI链路实现缓存镜像,不占用主机资源,不影响前端主机操作。故障设备恢复后,系统能够实现自动反向数据同步及路径回切,维护不需要停机。
多级缓存高性能I/O 系统采用标准IA硬件架构,用大容量内存作为I/O缓存,借助多级缓存机制,可大幅提升存储系统的整体I/O性能。通过预读连续数据块,提升read效能;对于写操作,缓存在积累大量数据后批量写入后端磁盘,从而提升write效能。
远程异步复制 异步数据复制功能以虚拟卷为复制对象,利用成熟的IP网络,在异构存储设备之间,进行异步数据复制,满足各种异地备份/容灾需要,是一种低成本、高性能的企业级存储灾备解决方案。
支持多站点异地容灾弹性化架构,1对1,1对多,多对多。当主数据中心发生灾难并完成修复后,数据可由容灾中心反向恢复至主数据中心。异步复制支持磁盘Buffer(存储/转发)机制,支持一致性卷组,支持断点续传,确保数据的一致性,免除线路中断因素影响传输作业,确保容灾数据的可用性。
在线快照 使用快照技术可以快速实现数据的备份与恢复,消除冗长的备份窗口。快照以虚拟卷为对象,同虚拟卷一样,快照空间同样支持自动精简配置。快照卷还可以为任何只读应用提供指定时间点的数据资源。虚拟化存储统一了后端异构存储的快照功能和空间资源,极大地缩减了管理成本,提高资源使用效率。
连续数据保护和恢复 连续数据保护CDP功能,以虚拟卷为单位,连续跟踪并保存每一个I/O操作,并在其上增加时间戳。CDP支持快速业务数据恢复、可恢复到最近或任意历史时间点,完全颠覆传统的数据备份方式。
CDP功能基于虚拟化存储系统,完全独立于主机工作,支持各类异构操作系统和应用软件,不需要主机端Agent,也无需静默应用系统,不会影响业务运行。
系统可生成任意历史时间点的恢复卷,CDP功能同样可以为任何只读应用提供指定时间点的数据资源。
负载均衡

条带化平衡资源使用

UDMS系统具有良好的负载均衡能力,它能够智能选择服务器上的I/O端口、虚拟化存储网络路径以及虚拟化存储的端口,支持自动屏蔽失效的链路,使得I/O操作充分利用所有存储处理资源,降低I/O等待时间。
对后端的异构存储资源,UDMS可以平衡物理资源使用,通过对物理卷的条带化管理,虚拟存储池可以将负载分担到多个物理存储系统上,以达到性能的最优化。
异构存储数据迁移 利用虚拟卷镜像功能,实现异构存储间透明数据迁移。迁移过程在虚拟化存储后台进行,不影响前端业务系统对数据的访问。利用该技术可以将设备升级事件对业务中断的影响降到最低。
性能分析和统一报告 全方位监控虚拟化存储的性能和资源利用率。使用单一控制台,图形化监视所有资源和虚拟化集群节点,操作直观,把费时、费力、重复性的任务自动化。
可以跟踪、图形化SAN长期行为,分析SAN资源消耗及性能趋势,支持输出数据结果给第三方工具,进一步进行详细分析,以协助容量规划,提高服务质量(QoS)。
支持VMware虚拟机插件管理。

UDMS虚拟化存储给客户带来的效益

降低总体拥有成本,通过对同构或异构设备进行集中式自动存储管理,大幅降低运维成本,即保障客户原有的软硬件投资,也降低了未来转换成本。

全面实现数据灾备保护,提高硬件和应用程序的可用性,提高业务连续性。可以确保单一节点故障不会造成应用服务器数据操作中断,整个虚拟化存储网络不存在任何单点故障,从存储层面上保证了业务的连续性。

绿色存储,自动精简配置技术大幅提高存储利用率,提高资源利用率,节省软硬件及能源消耗,降低每年采购成本,提高投资回报率。

灵活的基础架构,采用动态资源管理、加快资源部署,迅速应对市场变化。性能、连通性和工作效率都得到提高,从而可以在现有的资源和人员条件不变的前提下支持更多的用户。

UDMS虚拟化存储典型应用

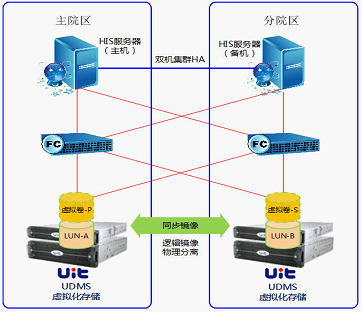

医疗行业解决方案—HIS系统高可用容灾架构

随着医疗信息化的进一步发展,HIS系统在医院中起着越来越重要的作用。作为特殊的服务行业,信息系统的连续运行能力至关重要,一旦HIS系统在运营时段宕机,将给门诊等一系列工作带来巨大影响,造成难以弥补的经济和信誉损失。

UDMS虚拟化存储解决方案可以帮助用户建立实时同步的高可用容灾系统。鉴于医院通常采用园区级或同城容灾的应用模式,UDMS解决方案在传统双机的基础上增加了存储冗余结构,并以实时数据同步的方式实现数据镜像,在系统整体不存在单点故障的架构下,确保重要数据的0丢失。

政府行业解决方案—高可用双机双柜+CDP备份

电子政务系统是国家电子政务网络的重要组成部分,是国家电子政务数据交换、信息共享和业务协同的基础与核心。政务系统尤其是外网系统直接代表了政府机构的服务能力,也间接影响着政府部门的对外形象,因此系统的稳定性和高可用能力极其重要。

UDMS虚拟化存储解决方案帮助政府部门建立三重高可用存储架构。除了两套实时镜像的存储之外,还有第三份镜像用于数据的CDP保护。三重镜像保护不但实现了最高的存储可用级别,而且还可以通过CDP的数据任意时间点回滚能力应对物理冗余无法恢复的逻辑错误,实现快速数据恢复。

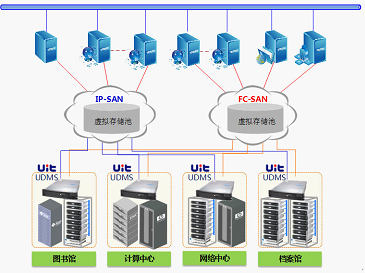

教育行业解决方案--校园区域虚拟化存储资源整合

数字化校园的存储网络作为整个信息化的重要基础设施,一定是一个动态的、开放的、智能化的、可伸缩的平台,才能满足信息管理、科研测试、综合服务等多种业务需求。

UDMS虚拟化存储解决方案打破了传统存储分散部署、独立应用的模式,帮助学校在校园数字化进程中整合已有的异构存储设备,充分利用闲置资源,以网络化的形式集中管理、集中分配,集中优化。高校及科研机构是前沿信息技术开发和应用的重要组织,而虚拟化存储解决方案先进的架构及灵活性将帮助用户从传统基础架构向云计算网络架构过渡。

2 条留言  访客:2 条  博主:0 条

  1. chenjunpeng

    HIS业务是医院的核心部分,数据量一般不是很大,但是最为重要,数据库也多为ms sql和oracle,对I/O的要求都比较高,经常出现因为磁盘性能而导致的死锁,HIS系统一般会选择HA或者双磁盘阵列的HA,采用基于VVR复制的VCS的有但是不多。
    LIS系统小于HIS,要求和HIS基本上相同,数据库更小。
    PACS对存储设备要求比较多些,从成本上考虑,会搭建一个混合结构的存储网络,可以采用虚拟化存储,因为在线数据和近线数据、离线数据(现在可以部分这么细致了)对磁盘、磁带的需求不同,另外,大型医院还会对san设备的共享访问有要求。PACS的数据管理也涉及生命周期管理、数据迁移,这点比较重要,这些做好了,pacs和ris设计就可以简单一些了,可以考虑和一些开放厂商合作推出一些方案,不但能够增加解决方案,同时也减轻了PACS上开发数据管理的负担和开发难度。
    另外,部分医院会有一些文档、视频类的教学或者资源类的内部站点,对视频点播访问有一定要求。

  2. chenjunpeng

    进来医院的容灾业务已经开始从概念转向实施,虽然投入资金并不是很大,一般在几十万到百万左右,但是已经有一些在实施或者已经实施,医院对7*24小时业务更为看重。
    但是现在的ha产品,尤其是故障转移ha并不是很理想,很多时候需要双运行数据,如果vmotion技术能够整合到某些平台,会更好
